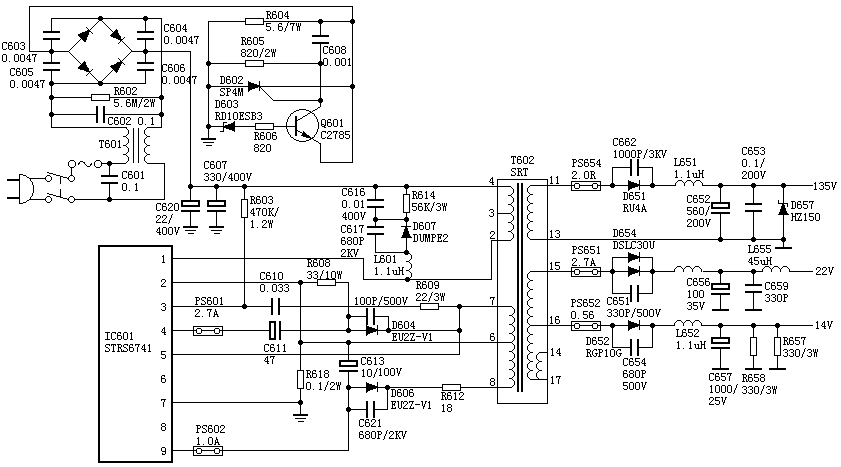

SONY F29丽音王系列机芯有KV-2565MT、KV-2565MTJ、KV-2584MT、KV2954MT、KV2965MT、KV2966MI等型号，采用厚膜电路STR-S5741，为变压器耦合并联型自激式开关电源，能适应110V-240V的电网电压，主电源输出135V，输出功率达200W。 振荡过程 开机后C607上约300V直流电压，一方面经T602的（4）、（2）脚加到IC601的（1）脚内部开关管的C极上，同时300V电压经R603加到IC601的（1）脚内部开关管的B极上，开关管开始导通，T601的（4）、（2）绕组产生（4）正（2）负的感应电动势，经耦合，在（7）、（6）绕组产生（7）正（6）负的感应电动势，经R609、C610反馈到IC601的（3）脚，使内部开关管的电流进一步增大，如此循环使开关管迅速饱和。 开关管饱和期间，T601（4）、（2）绕组的电流线性增大，D651、D652、D654均截止，T601储存磁场能量。随着C610不断被充电，其IC601（3）脚的电压越来越低，最后迫使开关管退出饱和状态。 开关管退出饱和状态后，T601各绕组的感应电压极性全部翻转，经反馈后开关管迅速截止。 开关管截止后，D651、D652、D654均导通，T601储存的磁场能量转化为电能向负载释放。同时，C609经R609、T602的（7）、（6）绕组、IC601的（2）、（3）脚内部放电，R603也给C609反向充电，使IC601的（3）脚电压越来越高，最终将使开关管再次导通，开始新一轮的振荡。 稳压过程 T601的（6）、（8）绕组上的电压反映了输出电压的大小，经D606整流、C613滤波后在C613上建立取样电压（正常时约43V），该电压加到IC601的（2）、（9）脚，IC601内部有取样稳压电路，能根据C613上的电压大小，自动调整开关管的导通时间，最终使输出电压稳定。如果C613上的电压过高，会使IC601内部进入保护状态，使开关管截止。
